Предназначен для резки листового проката всех марок сталей, титановых, медных и алюминиевых сплавов и позволяет производить раскрой углеродистых и нержавеющих видов со скоростью  до 6 м/мин. с хорошим качеством реза, а также производить раскрой  сплавов цветных металлов различной толщины.
В зависимости от производственных задач заказчика, комплекс может иметь различные размеры стола, мощность лазерного источника, а также комплектоваться кабиной для защиты от переотраженного лазерного излучения.



станок лазерной резки
Размер поля обработки от 1250х2500мм до 2000х6000мм.
Точность позиционирования луча 0,1 мм.



    Установка состоит из:

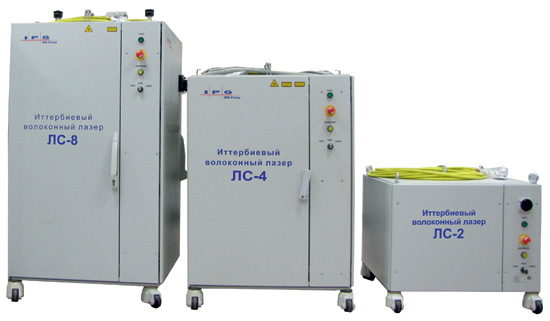

  • Иттербиевого волоконного многомодового лазера мощностью от 0.5 до 4 кВт.

ipg laser

Основные характеристики промышленных волоконных лазеров, PDF 422Кб

  • Чиллера. (охладителя для лазера)
  • Оптической системы транспортировки лазерного излучения.
  • Подвижной каретки с лазерным резаком. (перемещение по Z-координате)
  • Системы слежения положения режущей головки лазера, относительно обрабатываемого изделия.
  • Двухкоординатного стола портального типа с контроллером Baldor.
  • Пневмоблока. (Компрессор необходимой мощности с абсорбером влаги)
  • ЭВМ с LCD монитором высокого разрешения.
    *Опционально

  • Кабина для защиты от переотраженного лазерного излучения
  • Устройство фильтрации воздуха

Программное обеспечение комплекса, позволяет производить прямую работу с файлами и чертежами Corel, AutoCAD.

Все параметры работы дополнительно выводятся на дублирующий монитор.


Среда резки: воздух, кислород, азот.

Технические характеристики комплекса СКИФ-1509:

Тип лазера (базовый): ЛС-1,5 (в зависимости от ТЗ);
Длина волны излучения: 1,07 мкм и 0,53 (красный луч) одновременно;
Средняя выходная мощность (базовая): 1500 Вт (в зависимости от ТЗ);
Режим работы: непрерывный/импульсный;
Размер зоны обработки: 3000 х1500мм (в зависимости от ТЗ);
Точность позиционирования: ±0,1 мм;
Точность обработки по контуру: ±0,1 мм;
Скорость холостого хода режущей головки: 12 м/мин;
Точность слежения за профилем листа: 0,15 мм;
Потребляемая мощность: не более 6 кВт

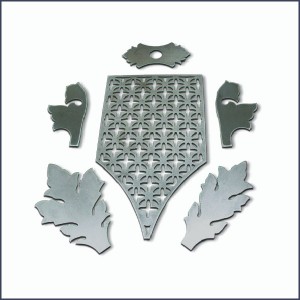

Примеры лазерной резки различных металлов

лазерная резка металлов
